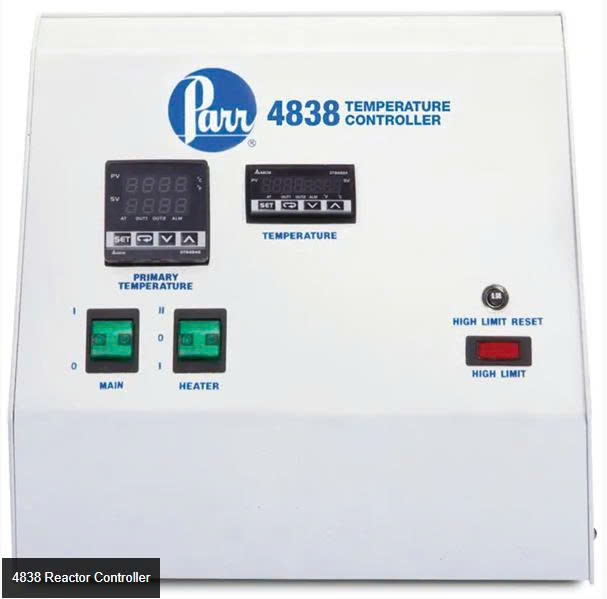

Bộ điều khiển lò phản ứng 4838

Bộ điều khiển chứa cùng một Mô-đun điều khiển nhiệt độ chính được sử dụng trong Bộ điều khiển 4848 và cung cấp khả năng điều khiển và truyền thông giống hệt nhau. Một tính năng chuyển đổi nhiệt độ cao/thấp, cũng như một rơle khóa và thiết lập lại để bảo vệ quá nhiệt, cũng được bao gồm.

Các tính năng có trên Bộ điều khiển lò phản ứng 4838 là:

• Lập trình PID với khả năng tự động điều chỉnh để kiểm soát nhiệt độ chính xác và giảm thiểu tình trạng vượt ngưỡng
• Lập trình dốc và ngâm
• Công tắc sưởi ấm công suất cao hoặc thấp
• Rơ le khóa và thiết lập lại để bảo vệ quá nhiệt.

Thiết kế dạng mô-đun

Tổng cộng có bốn mô-đun khác nhau được cung cấp cho Bộ điều khiển lò phản ứng 4838. Một mô-đun mở rộng bổ sung ngoài bộ điều khiển nhiệt độ chính có thể được lắp đặt trong Bộ điều khiển lò phản ứng 4838. Các bộ điều khiển này có thể được nâng cấp bằng cách bổ sung Mô-đun hiển thị áp suất (PDM) hoặc Mô-đun cắt nhiệt độ cao (HTM). Mô-đun giới hạn nhiệt độ bên ngoài (ETLM) có thể thay thế cho HTM.

Xin lưu ý rằng Bộ điều khiển lò phản ứng 4838 không thể được trang bị bộ điều khiển khuấy hoặc các mô-đun liên quan đến khuấy. Người dùng mong muốn điều này nên cân nhắc Bộ điều khiển lò phản ứng 4848.

1. Mô-đun điều khiển nhiệt độ chính (PTM)
Mô-đun điều khiển nhiệt độ có thể chấp nhận cặp nhiệt điện hoặc cảm biến nhiệt độ RTD. Nó có ba đầu ra được sử dụng để điều khiển sưởi ấm và làm mát và để ngắt bộ gia nhiệt được kích hoạt bằng báo động. Chức năng điều khiển là điều khiển tỷ lệ, tích phân và đạo hàm (PID) đầy đủ với khả năng tự động điều chỉnh.

Bộ điều khiển cung cấp lập trình dốc và ngâm với tối đa 49 phân đoạn.

2. Mô-đun hiển thị áp suất (PDM)
Mô-đun giám sát áp suất được thiết lập để chấp nhận đầu vào từ bộ chuyển đổi áp suất được gắn trên lò phản ứng hoặc phụ kiện đi kèm. Nó có thể được thiết lập để chấp nhận nhiều phạm vi hoạt động khác nhau. Áp suất hoạt động được truyền liên tục đến PC. Các mô-đun này có sẵn được hiệu chuẩn theo psi hoặc bar. Đầu ra từ mô-đun giám sát áp suất được kết nối với rơ-le báo động để tắt nguồn cho máy sưởi nếu đạt đến giới hạn áp suất cao do người vận hành đặt trong quá trình vận hành.

3. Mô-đun cắt nhiệt độ cao (HTM)
Mô-đun cắt nhiệt độ cao hoặc bộ điều khiển giới hạn tăng cường hoạt động của mô-đun điều khiển chính. Cảm biến dự phòng của nó có thể được gắn bên trong hoặc bên ngoài lò phản ứng. Đầu ra chính của mô-đun được nối dây để kích hoạt rơ-le khóa nhằm cung cấp chức năng tắt an toàn nếu lò phản ứng đạt đến nhiệt độ không an toàn.

4. Mô-đun giới hạn nhiệt độ bên ngoài (ETLM)
Cấu hình này sử dụng cùng Mô-đun HTM đã đề cập ở trên với cảm biến được gắn theo cách để theo dõi nhiệt độ bên ngoài của lò phản ứng. Đầu ra chính của mô-đun này được sử dụng để giới hạn nhiệt độ bên ngoài của lò phản ứng. Điều này được thực hiện bằng cách ngắt tín hiệu điều khiển từ bộ điều khiển nhiệt độ chính khi nhiệt độ bên ngoài vượt quá giá trị được xác định trước.

Đầu ra thứ cấp của mô-đun này được sử dụng để kích hoạt rơle khóa theo cách không chốt nếu nhiệt độ tường ngoài vượt quá nhiệt độ không an toàn được đặt trước. Việc sử dụng mô-đun này cung cấp một giải pháp thay thế hiệu quả cho điều khiển theo tầng, cung cấp khả năng điều chỉnh nhiệt độ được cải thiện trong các hệ thống có độ trễ nhiệt lớn, chẳng hạn như các hệ thống được tìm thấy trong các lò phản ứng không khuấy hoặc các hệ thống sử dụng lớp lót PTFE, cũng như các hệ thống mà chất phản ứng có công suất nhiệt thấp, chẳng hạn như phản ứng pha khí.

Phần mềm truyền thông
Phần mềm được cung cấp với mỗi Bộ điều khiển 4838 để cung cấp khả năng truyền thông hai chiều giữa bộ điều khiển và PC được gắn kèm. Tất cả các điểm đặt hoạt động và thông số điều khiển có thể được gửi từ PC đến tất cả các mô-đun hoạt động được cài đặt trong Bộ điều khiển 4838. Tất cả dữ liệu do các mô-đun của 4838 thu thập được đều được chuyển đến PC để hiển thị và ghi nhật ký.
